Бункер-сушилка с вакуумным автозагрузчиком серии SDL
Главная » Каталог » Бункер-сушилки, осушители и т.п. » Бункер сушилка с автозагрузчиком серии SDL
Краткое описание товара
Особенности
- Температура в бункер-сушилке отображается на дисплее,
поддерживается термоконтроллером.
- Внутренние металлические конструкции бункера выполнены из
нержавеющей стали, обеспечивают отсутствие загрязнения материала.
- Верхняя часть бункера откидная, что позволяет быстро и легко
проводить чистку.
- Укомплектован одним вентилятором для всасывания воздуха с
заслонкой.
- Модель SDL-300 и ниже оснащены стандартной монтажной базой из
литого алюминия. SDL-400 и выше оснащены монтажной базой с магнитной ловушкой
MR-3. Монтажная база укомплектована распашной дверцей для быстрого и удобного
обслуживания и чистки магнита.
- Бункер-сушилки SHD-25 ~ 150 имеют корпус нагревательного элемента
выполнен из алюминиевого листа, другие модели выполнены с термо защитой, что
предотвращает нагрев труб при повреждении или неисправности вентилятора.
- В случаях перегрева нагревательного трубопровода бункер-сушилки,
происходит автоматическое отключение электропитания и срабатывает сигнализация.
- Применяется теплоизоляция вентилятора, что позволяет продлить срок
службы вентилятора.
|
|
Бункер-сушила с автозагрузчиком серии SDL
■ Принцып кодирования
SDL - xxx(x) - xxx
| | | |
| | | |
| | | |
| | | |
| | | |---------► Погрузчик
| | |
| | |----------------► Параметры *
| |
| |--------------------► Модель
Бункер-сушилки
|
|--------------------------► Shini Сушка
погрузчик «Стандарт»
Дополнительно:
T=Таймер M= Магнитная
база I= С двойной
изоляцией
S=Однофазное
питание
■ Ососбенности
Стандартное исполнение
- Температура в бункер-сушилке отображается на дисплее,
поддерживается термоконтроллером.
- Внутренние металлические конструкции бункера выполнены из
нержавеющей стали, обеспечивают отсутствие загрязнения материала.
- Верхняя часть бункера откидная, что позволяет быстро и легко
проводить чистку.
- Укомплектован одним вентилятором для всасывания воздуха с
заслонкой.
- Модель SDL-300 и ниже оснащены стандартной монтажной базой из
литого алюминия. SDL-400 и выше оснащены монтажной базой с магнитной ловушкой
MR-3. Монтажная база укомплектована распашной дверцей для быстрого и удобного
обслуживания и чистки магнита.
- Бункер-сушилки SHD-25 ~ 150 имеют корпус нагревательного элемента
выполнен из алюминиевого листа, другие модели выполнены с термо защитой, что
предотвращает нагрев труб при повреждении или неисправности вентилятора.
- В случаях перегрева нагревательного трубопровода бункер-сушилки,
происходит автоматическое отключение электропитания и срабатывает сигнализация.
- Применяется теплоизоляция вентилятора, что позволяет продлить срок
службы вентилятора.
Варианты опций
- Система воздушной рециркуляции: - позволяет сэкономить электрическую энергию, не выделяя горячий воздух и пыль в окружающую среду, тем самым не загрязняя производственное помещение.
- Циклонный пылеуловитель отработанного воздуха: - воздушный фильтр заборного воздуха, магнитная база,
стержневые магниты, Euro всасывающие
камеры и ваши варианты.
- 24 часовой таймер.
|
SDL-25-700G
Панель
управления
(с таймером)
Бункер
изнутри
|
■ Назначение
Бункер сушилка с вакуумным автозагрузчиком серии SDL, выполнена в виде моноблока на
одной раме, рама на колесиках, для легкого и удобного перемещения. Применяется для загрузки и сушки полимерного гранулированного
сырья. Такие моноблоки применимы в работе с термопластавтоматами, могут
комплектоваться автозагрузчиками серии SAL 900G с двумя контурами загрузки.
SDL-xxx-900G исполнение
(Загрузка на две точки)
|
■ Принцип работы

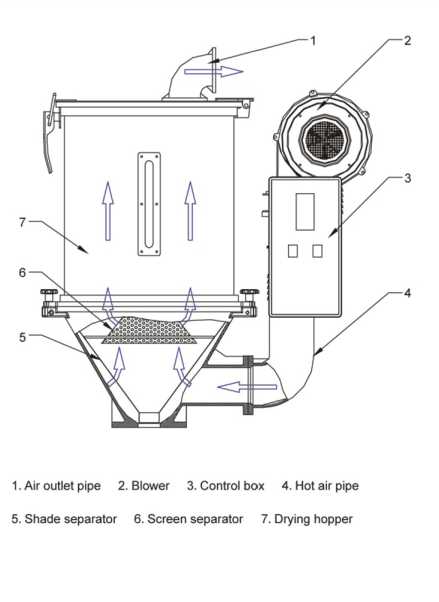

 Осушение: В Бункер-сушилку вентилятором нагнетается внешний воздух, воздух проходит через нагревательный элемент, нагреваясь до установленной температуры проходит через сырье и выбрасывается наружу. При нагревании сырья происходит сушка. В основании бункер-сушилки расположен конический перфорированный экран, проходя через который, воздух равномерно распределяется в массе сырья(см. рисунок). Опционально на бункер-сушилку устанавливается система рециркуляции воздуха, при применении которой горячий воздух не вбрасывается в атмосферу, а передав тепло возвращается обратно в бункер-сушилку. Тем самым происходит экономия эл. энергия.
Загрузка: При включении воздушного насоса вакуумного автозагрузчика в сырьевом бункере создается разряженная атмосфера, посредством которой вместе с потоком воздуха в бункер засасывается гранулированное сырье. Под крышкой сырьевого бункера расположен фильтр-экран, который пропускает воздух наружу и не пропускает сырье. Сырье накапливается в бункере. Время работы воздушного насоса задается на цифровом тобло, которое расположено на блоке управления загрузчиком. Вакуумные загрузчики серии SAL-700G/800G загружают сырье в одну точку загрузки, модели серии SAL-900G загружают в две точки загрузки. Для подсоединения шланга вакуумного загрузчика бункер-сушилка опционально комплектуется растарочным блоком на одну и две точки растарки.
|
■ Навесное оборудование
Циклонный пылеуловитель отработанного воздуха
Применяется для эффективной 80% фильтрации выходящего воздуха, что позволяет избежать загрязнение окружающего воздуха.
|
Модель
|
Применяемая
модель
|
Изм.(дюйм)
|
|
HCF-1
|
SHD-12
|
2
|
|
HCF-2
|
SHD-25~150
|
3
|
|
HCF-3
|
SHD-200~600
|
4
|
|
HCF-4
|
SHD-800~1000
|
4
|
|
Фильтр отработанного воздуха
Применяется для эффективной 90% фильтрации выходящего воздуха, что позволяет избежать загрязнение окружающего воздуха.
|
Модель
|
Применяемая
модель
|
|
ADC-1
|
SHD-12
|
|
ADC-2
|
SHD-25~150
|
|
ADC-3
|
SHD-200~600
|
|
ADC-4
|
SHD-800~1000
|
|
Магнитная база
|
Модель
|
Применяемая
модель
|
Магнит
|
Размеры корпуса
|
|
MB-12
|
SHD-12
|
MR-3
|
(88.5 x 78 x 2.3)
x2
|
|
MB-50
|
SHD-25~75
|
|
MB-100
|
SHD-100~300
|
(118.5x105x2.3)
x2
|
|
MB-400
|
SHD-400
and above
|
(147x130x2.3)
x2
|
Корпус магнитной базы изготовлен из алюминия, укомплектован распашной дверцей со стеклянным просмотровым окном и стержневым магнитом MR3, может эффективно улавливать металлические включения (на фото MB-400 - стандартная конфигурация)
|
Фильтры заборного воздуха
|
#1080;#1090;52;одель
|
Применяемая модель
|
|
AIF-12
|
SHD-12
|
|
AIF-25
|
SHD-25
|
|
AIF-50
|
SHD-50 / 75
|
|
AIF-100
|
SHD-100 / 150
|
|
AIF-200
|
SHD-200~500
|
|
AIF-600
|
SHD-600~1000
|
Применяется для обеспечения бункилки дополнительным потоком воздуха.
|
Система рециркуляции воздуха
|
Применяется для рециркуляции выходного горячего воздуха. позволяя использовать горячий выходящий воздух для подогрева входящего холодного воздуха. Работает со следующими особенностями:
1) Производит теплообмен между входящим горячим воздухом и исходящим холодным воздухом.
2) Фильтрует исходящий воздушный поток.
3) Снижение расходов на эл. энергию до 40%.
|
Модель
|
Диаметр
(мм)
|
Впускной
воздуховод(дюйм)
|
Фланец воздуха
выпускной (дюйм)
|
Применяемая
модель
|
|
HAR-12
|
157
|
2
|
SHD-12
|
|
HAR-25
|
157
|
2.5
|
SHD-25
|
|
HAR-50
|
175
|
3
|
SHD-50 / 75
|
|
HAR-100
|
219
|
3
|
SHD-100 / 150
|
|
HAR-200
|
245
|
4
|
SHD-200~500
|
|
HAR-600
|
245
|
4
|
SHD-600~1000
|
|
■ Габаритные размеры
 |
|
SVH сырьевой бункер с инфракрасным датчиком контроля уровня(устанавливается непосредственно на экструдер или инжекционный блок ТПА).
|
SMH сырьевой бункер с концевым выключателем контроля уровня(устанавливается на любой бункер)
|
|
■ Технические характеристики
|
Модель
|
Модель бункер-сушилки
|
Модель
загрузчика
|
Применяемая модель
сырьевого бункера загрузчика
|
Произ-ть
кг/ч
|
Объем
сырьевого бункера загрузчика (л)
|
Размеры(мм)
H x W x D
|
Масса
(кг)
|
|
SDL-25
|
SHD-25
|
SAL-700G или 800G
|
1 x SVH-6L
|
300
|
6
|
1620 x 1000 x 640
|
95
|
|
SAL-900G
|
1 x SVH-6L
1 x SMH-6L
|
450
|
2 x 6
|
|
SDL-50
|
SHD-50
|
SAL-700G или 800G
|
1 x SVH-6L
|
300
|
6
|
1750x1000 x 640
|
110
|
|
SAL-900G
|
1 x SVH-6L
1 x SMH-6L
|
450
|
2 x 6
|
|
SDL-75
|
SHD-75
|
SAL-700G или 800G
|
1 x SVH-6L
|
300
|
6
|
1850 x 1000 x 640
|
115
|
|
SAL-900G
|
1 x SVH-6L
1 x SMH-6L
|
450
|
2 x 6
|
|
SDL-100
|
SHD-100
|
SAL-700G или 800G
|
1 x SVH-6L
|
300
|
6
|
1950 x 1080 x 710
|
155
|
|
SAL-900G
|
1 x SVH-6L
1 x SMH-6L
|
450
|
2 x 6
|
|
SDL-150
|
SHD-150
|
SAL-700G или 800G
|
1 x SVH-6L
|
300
|
6
|
2200 x 1080x710
|
160
|
|
SAL-900G
|
1 x SVH-6L
1 x SMH-6L
|
450
|
2 x 6
|
|
SDL-200
|
SHD-200
|
SAL-800G
|
1 x SVH-6L
|
300
|
6
|
2385 x1140 x 840
|
210
|
|
SAL-900G
|
1 x SVH-6L
1 x SMH-6L
|
450
|
2 x 6
|
|
SDL-300
|
SHD-300
|
SAL-800G
|
1 x SVH-6L
|
300
|
6
|
2690 x 1140 x 840
|
220
|
|
SAL-900G
|
1 x SVH-6L
1 x SMH-6L
|
450
|
2 x 6
|
|
SDL-400
|
S HD-400
|
SAL-800G2
|
1 x SVH-12L
|
400
|
12
|
2800 x 1240 x 1020
|
285
|
|
SAL-900G2
|
1 x SVH-12L
1 x SMH-12L
|
700
|
2 x 12
|
|
Прим:1)
|
Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.
Модели с символом "T" комплектуются таймером запуска.
|
| 2) |
Модели с символом "M" комплектуются магнитной базой.
|
| 3) |
Модели с символом "I" в исполнении с термоизолированным корпусом. |
| 4) |
Модели с символом "S" с питанием 220В (Применимо только для SHD-75 и ниже).
|
| 5) |
Электропитание: 3Φ, 230/400/460/575VAC, 50/60Гц. |
