Краткое описание товара

Особенности

  •  Микропроцессорный P.I.D. термоконтроллер поддерживает температуру с точностью ±1° C ± 0,5?.
  • Помпа высокого давления производства SPECK (Германия) отличается стабильной безотказной работой.
  • Многочисленные устройства безопасности (контроль фаз, перегрузка помпы, перегрев, низкий уровень теплоносителя и пр.) следят за работой систем и сигнализируют при выявлении любых сбоев.
  • STM-E оснащена защитой по низкому уровню теплоносителя .
  • STM-WE оснащен защитой по низкому давлению и высокому давлению воды в системе и на входе, автоматический выброс воздуха из контура, подача охлаждающей воды в теплообменник
  • Теплоноситель, тефлоновые шланги, запорно-распределительная арматура поставляются отдельно.

#1091;

Обогреватели "Стандарт"

■   Принцип кодирования

STM-405WE





Внутренняя структура STM-E

STM - xxxx - xx
    |         |       |
    |         |       |
    |         |       |-----------------► Примечание*
    |         |
    |         |-----------------------► первые два кода: мощность нагревателя (кВт)
    |                                           последние два кода: мощность насоса (x10-1 л.с.)
    |
    |-------------------------------► Контролер температуры Shini

Примечания*:
E=для моделей “Стандарт” среда - масло
WE=для моделей “Стандарт” среда - вода

■   Особенности

Стандартная конфигурация

  • Микропроцессорный P.I.D. термоконтроллер поддерживает температуру с точностью ± 0,5°C.
  • Имеет высокую эффективность насоса высокой температуры для достижения высокой эффективности теплообмена.
  • Многочисленные устройства безопасности, включая защиту питания обратной фазы, защиту от перегрузки, защиту от перегрева и низкий уровень защиты, которые могут автоматически обнаружить ненормальную работу и сообщить об этом через визуальный сигнал.
  • STM-E оснащена защитой по низкому уровню теплоносителя.
  • STM-WE оснащен защитой по низкому давлению и высокому давлению воды в системе и на входе, автоматический выброс воздуха из контура, подача охлаждающей воды в теплообменник.

Варианты аксессуаров

  • Водный коллектор, тефлоновый шланг и масляный транспортер являются необязательными.

■   Применение

Термостаты серии STM-E (WE) применяются для нагрева и контроля температуры пресс-форм, и они также могут быть использованы для других аналогичных целей. В качестве теплоносителя применяются вода и специальное теплопроводное масло. Нагрев осуществляется при помощи трубчатых электронагревателей, прокачка теплоносителя производится высокоэффективной помпой. Оптимальный режим работы достигается при нагреве воды до 120°С, масла до 150°С.

■   Принцип работы

Жидкости высокой температуры возвращаются в машину, а затем оказывается под давлением посредством насоса с обогревателями. После нагрева вода будет вынуждена принять форму и продолжить круг. В процессе, если температура воды слишком высока, система активирует электромагнитный клапан, чтобы охлаждающая жидкость охладила температуру воды до наименьшего значения согласно системных требований. Если температура продолжает расти и достигает заданной точки EGO, система включит сигнал тревоги высокого давления и остановит работу; Системой будет включен аварийный сигнал низкого уровня и она прекратит работу, если уровень масла упадет ниже заданного значения.

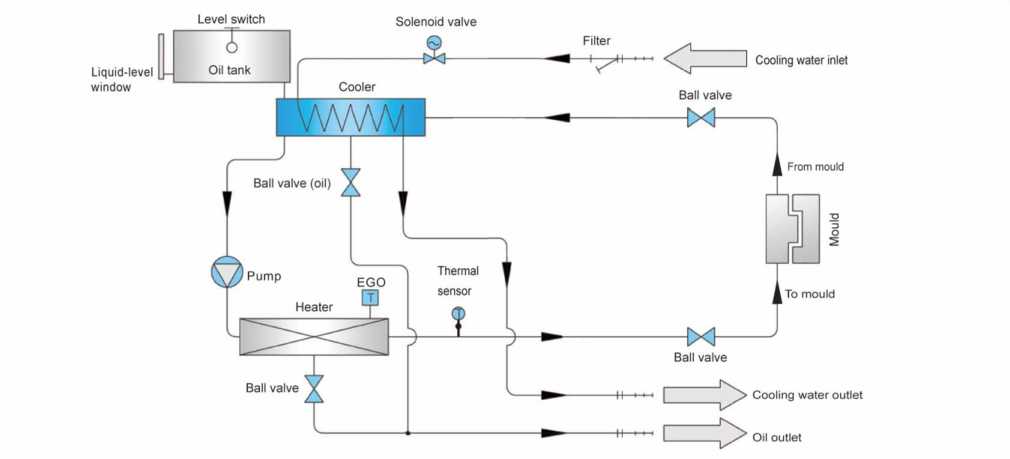

Система поток для STM-405-E (косвенного охлаждения)

Жидкости высокой температуры возвращаются в машину, а затем оказываются под давлением посредством насоса с обогревателями. После нагрева вода будет вынуждена принять форму и продолжить круг. В процессе, если температура воды слишком высока, система активирует электромагнитный клапан, чтобы охлаждающая жидкость охладила температуру воды до наименьшего значения согласно системных требований. Если температура продолжает расти и достигает заданной точки EGO, система включит сигнал тревоги высокого давления и остановит работу; Если давление в системе держится за пределами установленных норм срабатывания предохранительного клапана, система сама активирует электромагнитный клапан для пополнения воды до снятия давления и машина издает звуковой сигнал и останавливается. Если давление охлаждающей воды не смогло достичь заданного значения, реле давления будет посылать сигнал в систему, чтобы активировать аварийный сигнал низкого давления и перестать работать.

Система поток для STM-405-WE (прямое охлаждение)

■   Технические характеристики

Модель

Макс. температура

Труба нагревателя

(кВт)

Мощн. насоса

(кВт)

Макс. расход насоса (л/мин)

Макс. давление насоса  (бар)

Номер бака отопления

Главн./вторичн бак масла (л)

Объем резервуара для воды (л)

Метод охлажденияСцепление*

(дюйм)

Вход/выход

(дюйм)

Размеры (мм)

(H x w x D)

Масса

(кг)

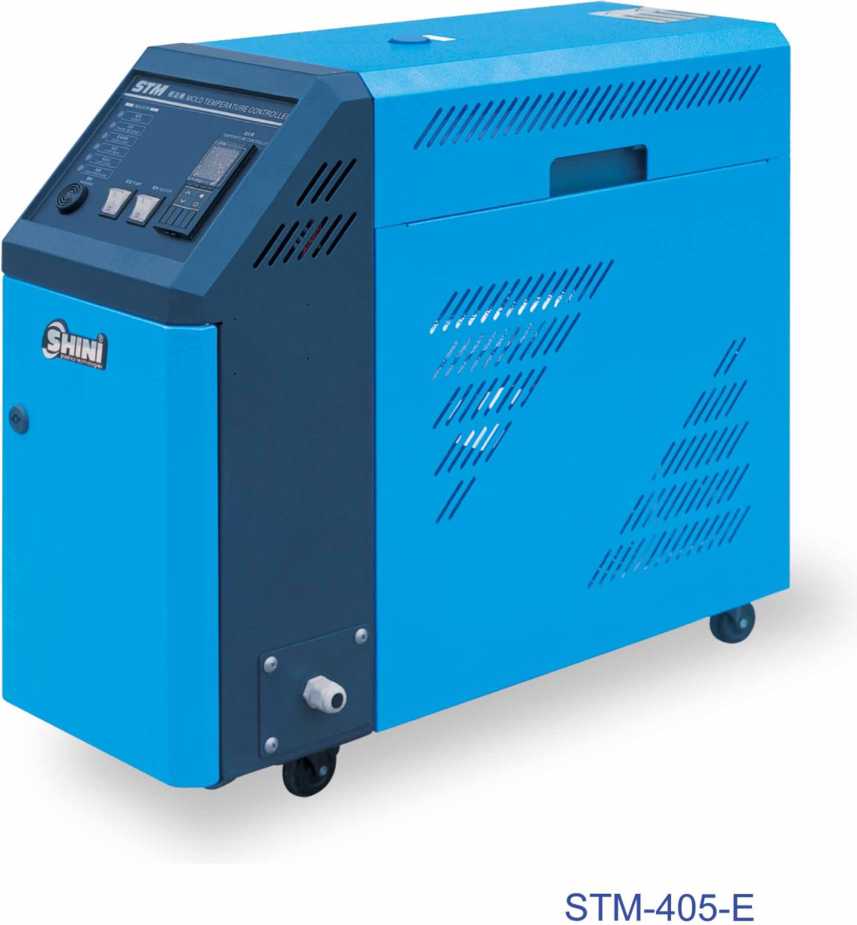

STM-405-E(масло)

150°C

4

0.37

20

2

1

6 / 3.2

-

Indirect

3/8 (2x2)

¾/¾

635 x 280 x 740

65

STM-405-WE(вода)

120°C

4

0.37

20

2

1

-

3

Direct

3/8 (2x2)

¾/¾

635 x 280 x 740

55

Note: 1)

 "*" Обозначение для опций.

Мы оставляем за собой право изменять технические характеристики
без предварительного уведомления.

2) Стандартное тестирование насоса: питание 50/60Гц, очищенная вода при 20°С
(Составляет ± 10% устойчивости для любого максимального расхода или максимального давления).
3) Напряжение питания: 3Φ, 230 / 400 / 460 / 575VAC, 50 / 60Гц.



Производительность насоса

Справочная формула выбора моделей контроллеров

Мощность нагревателя (кВт) = вес формы (кг) х теплоемкость формы
                                  (ккал/кг°С) х разность температур
                                  между формой и окружающей среды (°C) х
                                  коэффициент безопасности / длительность нагрева / 860

Примечание: коэффициент безопасности может принять значения от 1,3 до 1,5.

Расход (л/мин) = Мощность нагревателя (кВт) х 860 / [конкретный
                              теплоноситель   (ккал/кг°С) х плотность
                              т#1088;#1089;tdеплоносителя  (кг/л) х / выходная
                              разница (°C х время (60)]

Примечание: теплоемкость воды = 1ккал/кг°C
         Температурная теплоемкость масляного теплоносителя = 0.49ккал/кг°C
         Плотность воды = 1 кг/л

         Температура теплоносителя плотностью масла = 0.842кг/л
