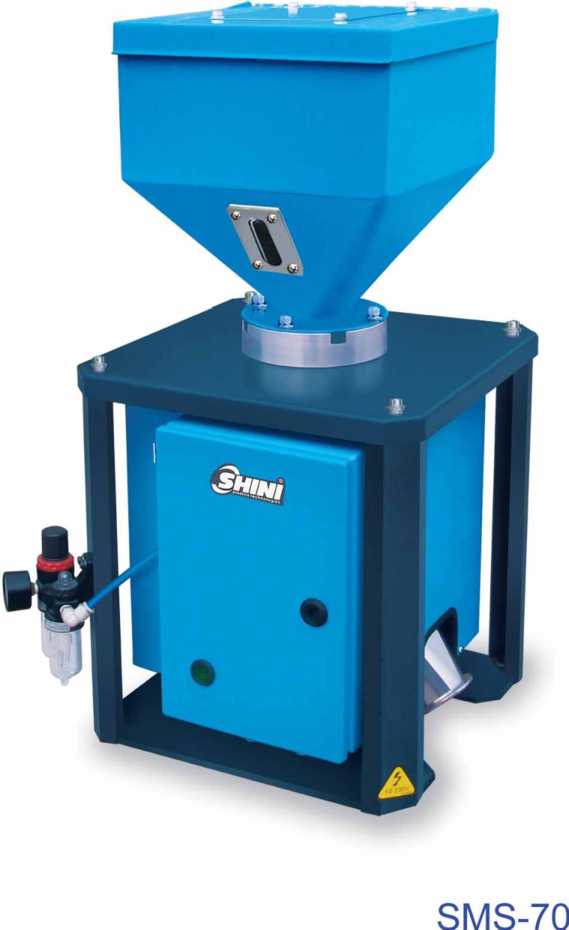

Металлосепаратор, серии - SMS

Главная » Каталог » Миксер-смесители, блендеры, дозаторы » Металлосепаратор, серии - SMS

Краткое описание товара

Особенности

Быстрое выделение всех металлов из материала.

Минимально определяемые диаметры металлических включений могут быть от 0,4 мм. Точность регулируется в соответствии с фактическими потребностями.

Компактный дизайн, доступный монтаж и эксплуатация.

Устанавливается непосредственно на термопластавтомат или экструдер под сырьевой бункер или бункер сушилку.

Защищает литьевые или экструзионные машины, а так же инжектора литьевых пресс-форм, инструмент, головки, фильеры и т.п. от попадания металлов.

Стандартно комплектуется 12 литровым бункером.

< Предыдущий товар

Накопительный Смеситель-SSM-U

Металлосепаратор

■ Принцип кодирования

Примечание*
CE=CE соответствие

■ Особенности

Сепаратор обнаружения металлов

Стандартное исполнение

Быстрое выделение всех металлов из материала.
Минимально определяемые диаметры металлических включений могут быть от 0,4 мм. Точность регулируется в соответствии с фактическими потребностями.
Компактный дизайн, доступный монтаж и эксплуатация.
Устанавливается непосредственно на термопластавтомат или экструдер под сырьевой бункер или бункер сушилку.
Защищает литьевые или экструзионные машины, а так же инжектора литьевых пресс-форм, инструмент, головки, фильеры и т.п. от попадания металлов.
Стандартно комплектуется 12 литровым бункером.

Варианты опций

Монтажные базы, бункера изготавливаются в соответствии с требованиями Заказчика.

■ Применение

Сепараторы серии SMS с детектором металла очень чувствительны и точны в выявлении и отделении металлических включений, таких как сталь, железо, медь, алюминий, свинец, олово, и т.п. Принцип работы: сырье поступающее в литьевую(экструзионную) машину, проходит через зону контроля металлосепаратора. При обнаружении металлических включений электронным детектором, подается сигнал на блок управления и часть сырья. находящаяся с металлом в зоне контроля отсекается пневмо-заслонкой и сбрасывается по трубопроводу в приемную емкость, затем заслонка возвращается в позицию ожидания, возобновляется проток сырья. Металлосепаратор серии SMS компактен, занимает мало места и обеспечивает хорошую производительность. Сепаратор может быть установлен непосредственно на термопластавтомат или экструдер для защиты шнековой пары, инжекторов пресс-форм, литьевого или экструзионного инструмента от повреждений, вызванных твердыми металлами. Существует три модели серии: СМС-35 ~ 70, с производительностью от 400 л/ч до 5000 л/ч.

■ Принцип работы

Цилиндрическая часть(зона отсечки) у основания металлосепаратора выполнена с отводом 45гр с отсекающей пневмо-заслонкой. Электронный детектор обнаружения металла расположен выше зоны отсечки. Проходящее сырье без металлических включений беспрепятственно проходит по цилиндрический части металлосепаратора в литьевую(экструзионную) машину, показанный на рис. 1. Когда сырье с содержанием металлических включений проходит зону контроля и электронный детектор обнаруживает металл, пневмо-заслонка перекрывает поток сырья и отправляет его в отводящий патрубок, показанный на рис.2. Затем пневмо-залонка возвращается в позицию ожидания и поток сырья возобновляется.

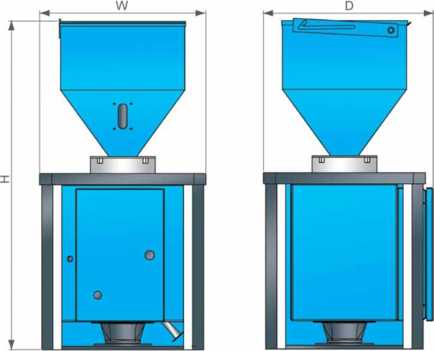

■ Габаритные размеры

Размеры установочной рамы

■ Технические характеристики

Модель	SMS-35	SMS-50	SMS-70
Макс. пропускная способность (л/ч)	400	2,000	5,000
Мин. обнаруживающий диам. металла(мм)	0.4	0.5	0.7
Диаметр цилиндра зоны контроля(мм)	35	50	70
Габаритные размеры (мм) H x W x D	740 x 375 x 390	740 x 375 x 390	740 x 375 x 390
Вес (кг)	37	37	37

Прим: 1)

Тестирование результата максимальной пропускной способности основана на
частицах 0,8 кг/л в насыпной плотности в размере 2 ~ 3 мм.

Мы оставляем за собой право изменять технические характеристики
без предварительного уведомления.

Минимальный диаметр обнаружения металла на основе
стандартных испытаний на черных металлах.

Источник питания: 1Φ, 115/230VAC, 50/60Гц.
