Вакуумный автозагрузчик SAL - "Моноблок"

Главная » Каталог » Вакуумные загрузчики » Вакуумный автозагрузчик SAL - "Моноблок"

Краткое описание товара

Особенности

  • Вакуумные автозагрузчики применяются для загрузки гранулированного сырьа, как на любые бункера, бункера сушилки так и непосредственно в сырьевые цилиндры экструдеров и термопластавтоматов.
  • Принцип действия, всасывание воздуха через шланг, с которым и подается гранулированное сырье.
  • Для определения уровня одной загрузки используется временной промежуток. Который задается на панели управленияв вручную оператором при первых порциях загрузки.

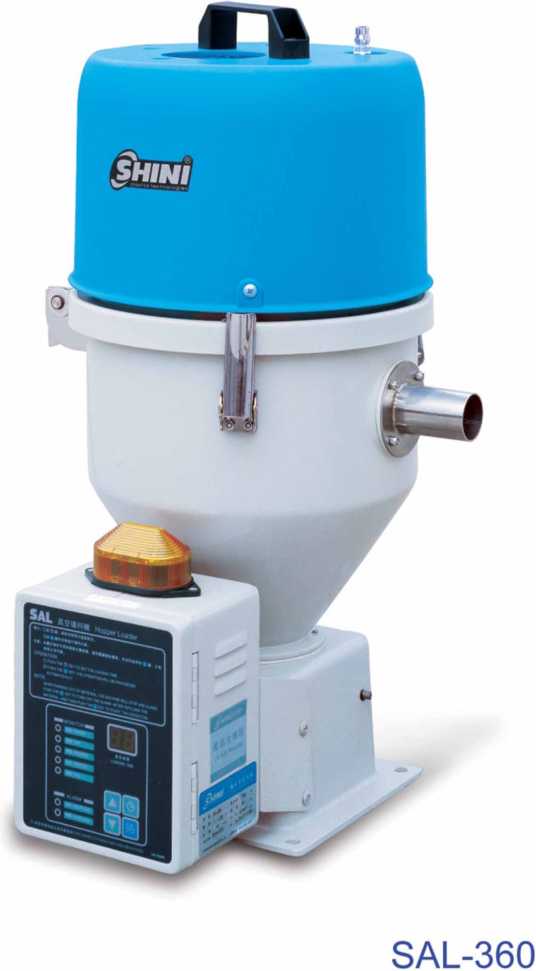

  • Вакуумные автозагрузчики серии SAL330/360 и SAL430/460 выполнены моноблоком с бункером из нержавеющей стали с защитой эл. двигателя от перегрузки.
  • Модели вакуумных автозагрузчиков SAL-330E/360E, SAL430E/SAL460E оснащены инфракрасными датчиками уровня, установленных на стеклянной трубе. Автозагрузчики могут устанавливаться непосредственно на сырьевой цилиндр экструдера или термопластавтомата.
  • Все машины оснащены откидной крышкой бункера, за исключением SAL-430 и SAL-460.
  • На вакуумных автозагрузчиках серии SAL-330/360 установлен штуцер для подвода сжатого воздуха, при помощи которого производится обратная продувка тканного фильтра автозагрузчика.  Продувка осуществляется в ручную.
  • На вакуумных автозагрузчиках серии SAL-430/460 установлены тканные фильтры, возможно использование сетчатых фильтров-экранов. Для очистки фильтра используется функция обратной продувки. Двигатель включается с обратным вращением и фильтр продувается. Время включения задается на панели управления автозагрузчиком.
  • Вакуумные автозагрузчики SAL330, SAL330E, SAL430, SAL430E  укомплектовываются сырьевыми бункерами на 3л. Вакуумные автозагрузчики   SAL360, SAL360E, SAL460, SAL460E укомплектовываются сырьевыми бункерами на 6л.
  • На вакуумные автозагрузчики можно непосредственно установить дозирующие пропорциональные клапаны серии SPV-U.
  • Звуковой зуммер устанавливается опционально.

Вакуумные автозагрузчики
 "Моноблок"

?   Принцип кодирования

SAL-460

Фильтр из ткани

SAL - XXX - xx
   |         |       |
   |         |       |
   |         |       |---------------? Параметры*
   |         |
   |         | --------------------? Серийный № машины
   |
   |-----------------------------? Shini Автозагрузчик

Примечания: *
A=Воздушный аккумулятор (опция)
    (Не подходит для SAL-430/SAL-460)
P= Полировка внутренней поверхности бункера
 CE= Соответствует стандарту СЕ

?   Особенности

Стандартное исполнение

  • Бункер из нержавеющей стали с защитой эл. двигателя от перегрузки;.
  • SAL-330E/360E оснащены инфракрасными датчиками уровня, устанавливаются непосредственно на инжектор термопластавтомата или на экструдер;.
  • Все загрузчики оснащены откидной крышкой у сырьевого бункера, за исключением SAL-430 и SAL-460, на этих моделях съемная крышка;
  • На вакуумных автозагрузчиках серии SAL-330/360 установлен штуцер для подвода сжатого воздуха, при помощи которого производится обратная продувка тканного фильтра автозагрузчика;
  • На вакуумных автозагрузчиках серии SAL-430/460 по умолчанию установлены тканные фильтры, возможна комплектация данных моделей сетчатым фильтром-экраном из нерж. стали.

Дополнительные комплектующие

  • Вакуумные автозагрузчики серии SAL-330/360 опционально комплектуются накопительным бункером на 6л - SCH-6L;
  • Пропорциональный дозатор SPV-U устанавливается опционально на модели SAL-330/360 (в том числе щит управления);
  • Зуммер устанавливается опционально;
  • Пуль дистанционного управления устанавливается опционально.

SAL контрольная панель

Набор обратной чистки
(SAL-330/360)

?   Применение

SAL-330/360 имеет эл. двигатель с коллектором (угольные щетки) с превосходной мощностью всасывания и легкой установкой. Он особенно хорошо подходит для транспортировки гранулированного полимерного сырья, природного сырья.

SAL-430/460 имеет трехфазный индуктивный двигатель с воздушным турбонасосом,  с низким уровнем шума и длительным сроком эксплуатации. Система управления включает автоматическую очистку фильтра реверсивным включением воздушного турбонасоса.

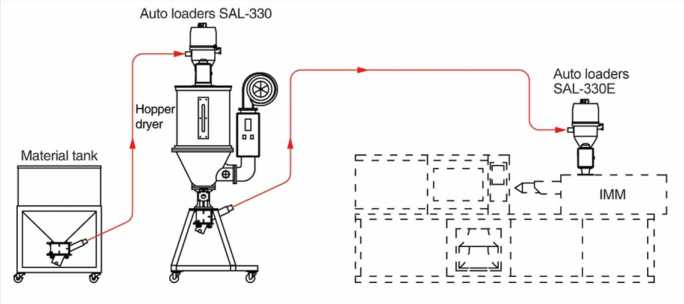

Установка автозагрузчиков SAL

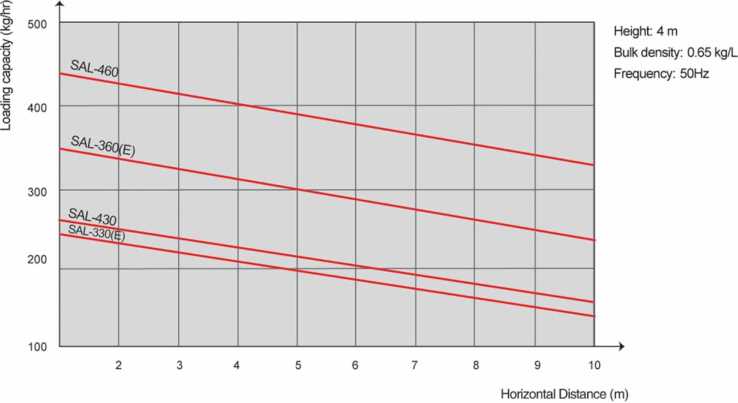

?   Производительность

?   Опции

SPV-U



Накопительный сырьевой бункер





Модель

Размеры (mm)

Объем

(л)

Длина

Ширина

Высота

D x D

SCH-6L

6

270

270

265

270 x 270

?   Габаритные размеры

SAL-330/360

SAL-330/360E

SAL-430/460

?   Технические характеристики

Модель

SAL-330

SAL-330E

SAL-360

SAL-360E

SAL-430

SAL-460

Тип эл. двигателя

Коллекторный

Коллекторный

Коллекторный

Коллекторный

Индуктивный

Индуктивный

Мощность двигателя (кВт)(50Гц)

1.15/1.32

1.15/1.32

1.15/1.32

1.15/1.32

0.37/0.42

0.75/0.85

Диаметр трансп. трубы (мм)

Ф38

Ф38

Ф38

Ф38

Ф38

Ф38

Производительность
(кг/ч)

200

200

300

300

200

300

Емкость бункера (л)

3

3

6

6

3

6

Напряжение

1Φ, 220V,50HZ

ЗΦ, 220/380V, 50Hz

Уровень контроля материала

Микро-переключатель

Фото сканер

Микро-переключатель

Фото сенскор

Микро-переключатель

Микро-переключатель

Тканый фильтр

Стандарт

Стандарт

Стандарт

Стандарт

Стандарт

Стандарт

Функция автоочистки

Стандарт

Стандарт

Стандарт

Стандарт

Стандарт

Стандарт

Габаритные размеры



H (мм)

595

730

670

865

660

735

W (мм)

345

345

385

385

310

350

D (мм)

355

325

380

390

430

455

Масса (кг)

13

14

14

15

23

26

Прим: 1) "P" - внутренняя полировка бункера

Мы оставляем за собой право изменять технические характеристики без предварительного уведомления.

2)  Тест производительности: пластиковый объемный материал
Плотность 0,65 кг / л, диам. 3 ~ 5 мм, вертикальный высота подъема: 4 м,
горизонтальное расстояние транспортировки: 1м.
